Çeşitli Biyokimyasal testleri çalışmak amacıyla üretilmiş bir cihazdır. Yukarıda 2 ünite bağlanmış bir analizör görülmektedir.
2-RACK giriş ve çıkış bölümü (Besleyici)
3-Ekran
4-Acil hasta rack'ı verme bölümü
5-ISE (NA/K/Cl) bölümü
6-Biyokimya Analizör bölümü
7-WASH solüsyonu bidonu
8-Cihaz enjektörleri
9-Cihaz yıkama bidonları
10-ISE reaktifleri ve enjektörleri
3-Ekran
4-Acil hasta rack'ı verme bölümü
5-ISE (NA/K/Cl) bölümü
6-Biyokimya Analizör bölümü
7-WASH solüsyonu bidonu
8-Cihaz enjektörleri
9-Cihaz yıkama bidonları
10-ISE reaktifleri ve enjektörleri
Cihaz ON düğmesinden açıldıktan sonra ekran görüntüsü aşağıdaki gibidir.
1- Ana düğme alanı
Ana düğmeleri (Home (Ana Sf.), Menu List (Menü Listesi) ve User Menu (Kullanıcı Menüsü)), Help (Yardım) bölümünü ve çalışma alanını (Start (Başlat), Pause (Duraklatma), Feeder Stop (Besleyici Durdurma), Stop (Durdurma) ve End (Sonlandır)) görüntüleme alanıdır.
2- Menü alanı — Seçilen menü veya düğme için görüntüleme ve çalışma alanıdır.
3- Alarm alanı — Sistem çalışması sırasında oluşturulan alarm mesajları için görüntüleme
alanı ve Alarm Clear (Alarm Sil) ve Alarm List (Alarm Listesi) düğmeleri.
Cihaz açıldıktan sonra OTOMATİK olarak INDEX alma sayfası açılır.
Cihazı hiç kapatmıyorsanız her sabah aşağıdaki işlemlerin yapılması gerekir.
Home (Ana Sf.) >>> Start Condition (Başlatma Koşulu) öğesini seçin. Sistem Start Condition (Başlatma Durumu) ekranını gösterir. Edit (F1) (Düzenle (F1)) öğesini seçin.
New Index (Yeni Dizin) öğesini seçin. Sistem Index (Dizin) alanında geçerli tarih ve saati
gösterir. Confirm(F1) tıklayarak yeni INDEX oluşturulur.
GÜNLÜK YIKAMA PROSEDÜRÜ
Home (Ana Sf.) >>> Analyzer Maintenance (Analizör Bakımı) >>>Maintenance (Bakım) öğesini seçin. Sistem Analyzer Maintenance: Maintenance (Analizör Bakımı: Bakım) sekmesini gösterir. Daily yazan bakımlar tek tek tıklanır gözle kontrol edildikten sonra Update(Güncelle) tıklanarak işlem tamamlanır. Bazı yıkamalar tıklandığında yan menüde aktif olan yıkamalar da ayrıca seçilerek cihaz üzerindeki DIAG tuşuna basarak işlemleri tamamlanır.
Aynı işlemler ISE modülü içinde yapılarak GÜNLÜK YIKAMA PROSEDÜRÜ bitirilir.
ISE Kalibrasyonu için bu ekranda Calibration sekmesine geçiş yapılır. ISE modülünde S-H bölmesine (serum high calibrator) , S-L (serum low calıbrator) konur ve START tıklanır. Çıkan sonuçlar değerlendirilir.
REAKTİF KONTROLÜ
Ana menü⋙Routine⋙Reagent menüsünden Cihazdaki reaktiflerin durumu hakkında bilgilere ulaşılır.
Mavi renk - Cihazda o teste ait reaktif olduğu
Turuncu renk - Cihazda o teste ait reaktif OLMADIĞI anlamına gelir.
Details sayfasına geçildiğinde her testin reaktifinin soğutucunun hangi pozisyonunda olduğu, ne kadar kaldığı, kalibrasyon süresi, son kullanma tarihi, lot numarası gibi bilgilere ulaşılır.

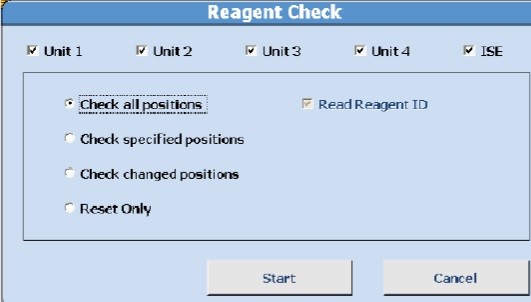

Reaktif ünitelerinde yapılan reaktif değişikliklerini cihaza tanıtmak için kontrol işlemi yapılmalıdır (Reagent Check).
Açılan ekranda;
1. Check All Positions : Tüm reaktiflerin barkodları okunur, seviye tespitleri yapılır.
2. Check Specified Positions: Sadece belirtilen pozisyonların barkodları okunur, seviye tespiti yapılır.
3. Check Changed Positions: Tüm pozisyonların barkodu okunur ve bir önceki check işlemi ile karşılaştırılıp, farklı reaktiflerin seviye tespiti yapılır.
4. Reset Only: Yapılan bir önceki check işlemini kabul edip devam etmek için kullanılır.
Bu işlem her ünite için ayrı ayrı yapılabilir ( 1 Cihaza 4 ünite bağlanabilir )
Üzerinde barkod olmayan bir reaktif varsa bu reaktifi sabit bir pozisyona ayarlamak gerekir. Bu işlem Details sayfasında alt menüde EDIT tıklanır. Burada pozisyon seçildikten sonra FIXED REAGENT tıklanır ve açılan sekmelere test adı , lot no, şişe boyutu gibi bilgiler mutlaka girilmelidir. Eğer reaktifin R2 şişesi var ise işlem R2 ünitesi seçilerek yapılır. R1 ve R2 için aynı lot numaraları girilmelidir.
KALİBRASYON İŞLEMİ
Ana Sayfa ⋙ Menu List ⋙ Routine ⋙ Rack Requistion ⋙ Calibration butonuna basılır.
Açılan ekranda sol üst bölümde yer alan ‘Serum’ seçeneği serum testleri için, idrar testlerine kalibrasyon yapılacaksa bu seçenek ‘Urine’ olarak değiştirilmelidir.
Kayıt işlemini başlatmak için ‘Start Entry’ butonuna basılır ve kalibrasyon seçimi aktif olur.
Kalibrasyon yapılmak istenen testler seçilir.
Test seçiminde test isimleri sarı renklenir, enzim testlerinde sadece reaktif blank (körleme) yapıldığından mavi renklenir.
Daha sonra ‘Entry’ butonuna basılır ve kayıt işlemi tamamlanır.
‘Display Cup Set’ butonuna basılır ve açılan ekranda kullanılacak kalibratörler, kalibratörlerin yerleştirileceği rack ve pozisyon numaraları görülür.
İlgili kalibratörler racklarda yerlerine yerleştirilir ve cihaza yüklenir.
Kalibratör rackları(SARI RENK) ile birlikte RB (Reaktif Kör) rackı (MAVİ RENK)da cihaza yüklenmelidir. Önce MAVİ sonra SARI renkli rack konulmalıdır.
Kalibrasyon sonuçları inceleme
Menu List ⋙ Routine ⋙ Calibration ⋙ Calibration Monitor ⋙ Status butonuna basılır.
Kalibrasyon sonuç ekranında testlerin ‘Reagent Blank’ ve ‘Calibration’ sonuçları görülür, satır renkleri sonuç hakkında bilgi verir.
o Mavi Renk : Kalibrasyon geçti.
o Sarı Renk : Kalibrasyon süresi dolmak üzere
o Turuncu Renk : Kalibrasyon süresi doldu / Hatalı geçmeyen kalibrasyon / Kalibrasyon hiç yapılmamış
KONTROL ÇALIŞMA
Menu List ⋙Routine ⋙ Rack Requistion ⋙ QC butonuna basılır.
Açılan ekranda ‘Start Entry’ butonuna basılır ve testler seçilir.
Bu ekranda testler mavi renkli ise bu testlere kontrol kaydı yapılmış demektir.
Kontrol çalışılacak testler seçilir ‘Entry’ butonuna basılarak kayıt işlemi tamamlanır.
Display QC Set butonuna basılır açılan ekranda kontrollerin, yerleştirilmesi gereken rack ve pozisyon bilgileri gözükür.
İlgili kontroller racklarda yerlerine yerleştirilir ve cihaza yüklenir.
Kontrol sonuçlarını inceleme
Menu List ⋙ Routine ⋙ QC ⋙ QC Monitor butonuna basılır.
Sadece seçilen güne ait kontrol sonuçlarını incelemek için kullanılır.
Açılan ekranda günlük kontrol sonuçlarına göre testlerin durum bilgisi renklerle görüntülenir.
o Yeşil Renk : Kontrol sonucu +/- 2SD sınırları içinde
o Sarı Renk : Kontrol sonucu +/- 2SD sınırlar dışında
o Turuncu Renk : Anormal kontrol sonucu
‘Change Index’ butonuna basarak farklı tarihlerdeki sonuçları da inceleyebiliriz.
Kontrol sonuçlarını detaylı incelemek için test isimleri seçilir (Select All Test butonu ile tüm testler seçilebilir) ⋙ Chart View butonuna basılarak seçilen testler sırası ile Levery-Jennings grafikleride görüntülenebilir.
HASTA ÇALIŞMASI
Günlük bakımı , kalibrasyon ve kontrol çalışması yapılan cihazımız artık hasta çalışmaya hazırdır.
Numuneler gri renkli racklara barkodları okunacak şekilde yerleştirilir. Racklar yanlarındaki barkodlar sağ tarafa bakacak şekilde cihazın numune verme-alma ünitesinin sol tarafına ( bkz. genel görünüm 2 nolu bölge) yerleştirilir. Ekranın üstünde bulunan START tuşuna basılır. Açılan ekranda bir kez daha START tıklanır ve cihaz çalışmaya başlar.
Çalışılan hastaları takip etmek için SAMPLE STATUS ekranına bakılır. Bu ekranda hangi hastanın hangi rack ta olduğu, sonuçların hangi saate tamamlanacağı , sonuçlanmayan bir hasta varsa ERROR uyarısı görülebilir. İşaretli kısım Host tan gelen bilgileri gösterir. (sample ID yada İsim bilgisi)
Ayrıca Menu List ⋙ Routine ⋙ Sample Manager ⋙ Main butonuna basılır. Açılan ekranda o güne ait tüm örnek sonuçları liste halinde işaretlenmiş şekilde görüntülenir.
Deselect All Samples tıklanarak tüm seçimler kaldırılır.
Select All Samples tıklanarak tüm hastalar seçilir.
Search tıklanır açılan sayfada aradığımız hastanın ID numarası yazılır isteğe göre yazıcıya veya host sistemine gönderilebilir.
